EW50 シリーズ

EW50は重要な建設と産業用環境向けに設計され、7Wで操作できる低い電力消費、公共施設及び様々な過酷な環境に最適な産業用ゲートウェイ製品です。二つイーサネット・ポートを内蔵し、メンテナンス人員にリアルタイムの遠隔操作を提供し、通信伝送の安定を提供し、遠隔セキュリティーの管理には最適な選択です。

さらに無線、イーサネット、シリアル、デジタルI/Oなど多様な通信経路で様々な環境に対応し、国際LTE通信規格に一致し、遠距離のネットワークの接続にもっと簡単に操作できます。

Industrial LTE Cellular Gateway | Promotion Page EW50 Series

多種の取付方法を選択可能

» イーサネット、ディジタル入力/出力、Modbus TCPなど通信プロトコルにサポート。
» M2MとIIoTに向けるアプリケーション。

高度な接続信頼性

» デュアルSIM設計により冗長化技術。
» フェイルオーバ管理で通信伝送の安定を提供。
» 中断しない4G LTEインターネット接続/IPパススルー モード。

全面的なデータセキュリティ

» IPSec、OpenVPN、PPTP、L2TPとVPNにサポートし、同時に16個通信トンネルと接続し、最大70Mbps (IPSec)帯域幅までも可能。

産業用筐体デザイン

» IP30、ファンレスで堅牢な筐体。
» -30～70°C (-22～158°F)広範囲温度に対応。

» Global HSPA+ and 4G LTE support, and certified for the world's major carrier networks
» Ethernet, serial, DI/DO and Modbus bridging for connection of diverse field assets
» Equipped with a dual Micro-SIM LTE module with failover function
» 10/100/1000BASE-TX Ethernet port with tag based and port based VLANs for easy control of groups and traffic
» IPSec, OpenVPN, PPTP, and L2TP VPN support for up to 16 concurrent tunnels with max 70Mbps throughput (IPSec)
» Firewall with SPI and IPS to prevent intrusion
» SNMP and Telnet CLI for system management

Cellular インターフェース

• Standards
• • Cellular Frequency Bands: (Please check Frequency Bands Region Codes)
• • LTE Cat. 4: FDD-LTE, TDD-LTE, Transfer rate (max):
    LTE FDD: 150Mbps down; 50Mbps up
    LTE TDD: 130Mbps down; 35Mbps up
• • 3G: WCDMA, Transfer rate (max): 42Mbps down; 5.76Mbps up
• • 2G: GSM/EDGE, Edge Transfer rate (max): 236.8Kbps down & up
•

• Antenna connector
• • 2 x SMA Female
•

• SIM Slot
• • 2

イーサネット

• Standards
• • IEEE 802.3 10Base-T
• • IEEE 802.3u 100BASE-TX/100BASE-FX
• • IEEE 802.3ab 1000BASE-T
•

• ポート数
• • 2 x RJ45 GE
•

• Physical Layer
• • 10/100/1000Base-T

Serial

• Ports
• • 2 x RS-232/RS-485

I/O

• DI/DO
• • 1 x Digital In ("Logic 0": 0-2V, "Logic 1": 5V-30V)
    1 x Digital Out (Relay Mode, up to 30V/1A)

USB

• Standards
• • USB 2.0
•

• Ports
• • 1 x USB Type A

Micro SD

• Capacity
• • Max. Storage of 64GB

Functions

• VLAN
• • Port-based, Tag-based VLAN
•

• Port Forwarding
• • Virtual Server/Computer (1-1), DMZ Host, PPTP/L2TP/IPSec Pass-through
•

• Routing
• • Static, Dynamic: RIP1/RIP2, OSPF, BGP
•

• VPN
• • IPSec, OpenVPN, PPTP, L2TP, GRE
•

• Firewall
• • SPI Firewall with Stealth Mode, IPS
•

• Event Engine/Event Handling
• • Managing/Notifying Events: DI, DO, Modbus, SMS, Syslog, SNMP Trap, Email Alert, Reboot

Field Communication

• Virtual COM
• • RFC2217, TCP Client, TCP Server, UDP
•

Cloud Development Platform

• • Support Microsoft Azure

• Modbus
• • Gateway for Modbus TCP, Modbus RTU/ASCII Master/Slave Access
• • Slave for Device Status/Information Access
•

• Data Logging
• • Sniffer, Off-line/Full-time Proxy, Mixed modes
•

• Data Interchange
• • MQTT Broker, MQTT Client

電源

• 電源入力
• • DC 9V-36V
•

• 消費電力
• • 7.0W Max.

物理仕様

• 寸法
• • 31 x 99 x 130.6mm (w/o mounting brackets)
•

• 重量
• • 0.9Kg (1.98lb)
•

• 取付方法
• • DIN-Rail

環境条件

• 使用温度範囲
• • -30 to 70°C (-22 to 158°F)
•

• 保存温度範囲
• • -40 to 85°C (-40 to 185°F)
•

• 使用湿度範囲
• • 5% to 95% (結露なきこと)

信頼性認証

• Safety
• EN 60950-1
• EN 62368-1: 2014
•

• Emissions/Immunity
• EW50-TA FCC/NCC/RCM
• EW50-EUS FCC/CE/NBTC/NTC/KC*/SDPPI**/EAC***/FAC
• EW50-JP VCCI/JATE

  Note:
  KC*: EW50 doesn't support SKT SIM card, suggest to use Global SIM card or Non-SKT SIM Card.
  SDPPI**: Indonesia Radio Type Approval
  78410/SDPPI/2021
  13696

型番

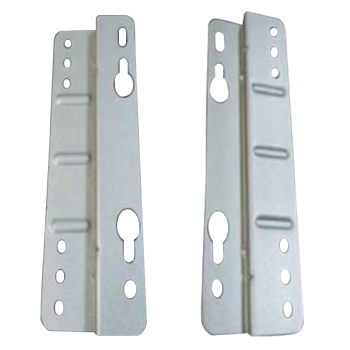

Optional Accessories
